$ 96.54

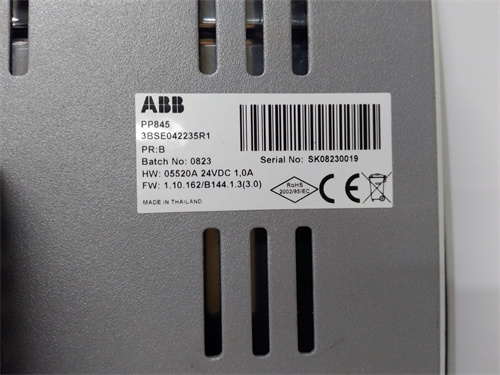

Description Технические параметры Производитель: ABB Модель: PP845 3BSE042235R1 Тип устройства: панель оператора (Operator Panel) для Advant OCS / System 800xA Параметры дисплея: Тип дисплея: TFT LCD (цветной) Диагональ: 10,4 дюйма Разрешение: 800 × 600 пикселей (SVGA) Цветовая гамма: 16,2 миллиона цветов (24-битная) Яркость: 350 кд/м² (регулируемая) Сенсорный экран: резистивный (resistive touch) — 4-проводной Время отклика сенсора: <10 мс Параметры процессора и памяти: Процессор: ARM9 (32-битный) — 200 МГц Оперативная память: 64 МБ SDRAM Flash-память: 64 МБ (для хранения приложений и данных) Слот для карты памяти: SD/MMC (до 16 ГБ) Интерфейсы связи: 1 x Ethernet (10/100BASE-TX, RJ-45) — для связи с контроллером (Modbus TCP, OPC) 1 x RS-232 (DB9) — для программирования и связи с контроллером (Modbus RTU) 1 x RS-485 (клеммная колодка) — для связи с контроллером (Modbus RTU) 2 x USB (Type A) — для подключения клавиатуры, мыши, флеш-накопителя Протоколы связи: Modbus RTU, Modbus TCP, ABB S-Bus, OPC (опционально) Программное обеспечение: ABB Panel Builder 800 (для создания проектов визуализации) Функции: Отображение мнемосхем, трендов, аварий (до 1000 аварийных сообщений) Управление оборудованием (кнопки, переключатели, ползунки) Ввод числовых и текстовых значений Журнал событий (до 50 000 записей) Поддержка многоязычных проектов (до 10 языков) Индикация: светодиоды Power (зелёный), Communication (жёлтый), Fault (красный) Напряжение питания: 24 В DC ±20% Потребляемая мощность: 15 Вт Рабочая температура: 0 … 50 °C Степень защиты лицевой панели: IP65 (пыленепроницаемый, защита от струй воды) Степень защиты задней части: IP20 Сертификация: CE, UL, ATEX Zone 2 Размеры: 300 × 220 × 50 мм (Ш × В × Г) Масса: 2,0 кг Монтаж: в панель (вырез 280 × 200 мм) или на DIN-рейку (через адаптер) Панель PP845 3BSE042235R1 имеет встроенный резервный батарейный блок (CR2477) для сохранения часов реального времени и параметров при отключении питания. Преимущества и особенности Большой 10,4-дюймовый дисплей — панель PP845 имеет диагональ 10,4 дюйма и разрешение 800 × 600 (SVGA), что позволяет отображать сложные мнемосхемы с большим количеством элементов (до 50 объектов на экране). Это идеально для систем с большим количеством параметров (насосные станции, компрессорные станции). Резистивный сенсорный экран — резистивный сенсор (resistive touch) позволяет управлять панелью даже в перчатках, что критично для промышленных операторов (масляные, грязные перчатки). Емкостные сенсоры (как на смартфонах) не работают в перчатках. Поддержка Ethernet и последовательных интерфейсов — панель PP845 имеет встроенный Ethernet-порт для связи с контроллером по Modbus TCP (скорость 100 Мбит/с) и последовательные порты RS-232/485 для связи по Modbus RTU. Это позволяет интегрировать панель в любые системы ABB Advant OCS и System 800xA. Простота программирования — среда ABB Panel Builder 800 (бесплатная для базовых версий) позволяет создавать проекты визуализации с использованием готовых библиотек (кнопки, лампы, ползунки, тренды, аварийные окна). Поддерживаются многоязычные проекты (русский, английский, немецкий и др.). Журнал аварий и событий — панель PP845 сохраняет до 1000 аварийных сообщений и 50 000 событий (время, дата, тип события, значение). Журнал может быть экспортирован на USB-флешку в формате CSV. Низкая стоимость — по сравнению с моделью PP845A (улучшенная версия с яркостью 450 кд/м²), панель PP845 имеет более низкую стоимость, что делает её экономичным выбором для средних объектов с невысокими требованиями к яркости дисплея. Применение именно PP845 3BSE042235R1 в системах ABB Advant OCS и System 800xA обеспечивает надёжную и удобную визуализацию технологических процессов для средних и крупных объектов автоматизации. Области применения и примеры Электроэнергетика — управление котельными, тепловыми пунктами, газопоршневыми электростанциями. Нефтегазовая отрасль — управление кустовыми площадками, небольшими компрессорными станциями. Водоснабжение — управление насосными станциями, фильтровальными комплексами. Химическая промышленность — управление дозирующими установками, небольшими реакторами. Системы зданий (BMS) — управление HVAC, освещением, вентиляцией. Реальный кейс: на насосной станции «Западная» (Мосводоканал) панель PP845 используется для управления 4 насосами (7,5 кВт каждый). На панели отображаются мнемосхема насосной станции, значения давления (4 датчика), расхода (2 датчика), уровня воды в резервуаре (2 датчика). Оператор может включать/отключать насосы, изменять уставки давления и просматривать журнал аварий. Панель работает 24/7 с 2015 года (10 лет) без единого отказа. При обрыве датчика давления панель отобразила аварию («Обрыв датчика П1») и оператор заменил датчик до того, как произошёл гидроудар. Сравнение с конкурентами PP845 3BSE042235R1 имеет 10,4-дюймовый дисплей, разрешение 800 × 600, сенсорный экран, Ethernet, RS-232/485, тогда как Siemens SIMATIC HMI TP900 — 9 дюймов, 800 × 480, Ethernet, RS-485. Rockwell PanelView 1000 — 10,4 дюйма, 800 × 600, Ethernet, RS-232/485. Только PP845 имеет встроенную поддержку протоколов ABB Advant OCS и System 800xA. По стоимости PP845 на вторичном рынке находится в диапазоне 400–800 долларов. Рекомендации по выбору Проверьте версию Panel Builder 800 — PP845 требует версии 1.5 или выше. Более старые версии не поддерживают эту панель. Убедитесь, что разрешение экрана достаточно для вашего проекта — 800 × 600 пикселей достаточно для отображения мнемосхемы с 20–30 элементами (насосы, клапаны, датчики). Для более сложных проектов (50 элементов) используйте панель PP865 (12,1 дюйма, 1280 × 800). Настройте связь с контроллером — для подключения PP845 к контроллеру ABB (PM633, AC800M) используйте Ethernet (Modbus TCP). Назначьте IP-адрес панели (например, 192.168.1.100) и IP-адрес контроллера (192.168.1.10) через меню настроек панели. Для использования сенсорного экрана в перчатках — включите режим «Glove mode» в настройках сенсора. Резистивный сенсор работает в перчатках без дополнительной настройки, но чувствительность можно увеличить через калибровку. Приобретая PP845 на вторичном рынке, проверьте состояние сенсорного экрана (нет ли царапин, трещин, мёртвых зон). Включите панель и проверьте все функции: отображение, сенсор, порты Ethernet, RS-232, USB. Также проверьте состояние батареи CR2477 (напряжение должно быть выше 2,8 В). Меры предосторожности Перед установкой PP845 убедитесь, что питание 24 В DC отключено. Панель не поддерживает горячую замену. Установка при включённом питании может привести к повреждению. Не подключайте к порту Ethernet PP845 напряжение PoE (48 В). Входные цепи Ethernet не имеют защиты от PoE. Используйте стандартные коммутаторы без PoE или отключайте PoE на порту. При монтаже PP845 в панель управления соблюдайте минимальное расстояние 50 мм до силовых кабелей 380 В AC. Электромагнитные помехи могут вызывать ложные срабатывания сенсорного экрана. После загрузки проекта в PP845 обязательно выполните команду «Save to Flash» через Panel Builder 800. Панель не запоминает проект при отключении питания, если не сохранён во Flash. Никогда не отключайте питание PP845 при записи данных на SD-карту или USB-флешку (индикатор «SD/USB» мигает). Прерывание питания в этот момент может повредить файловую систему панели. Дождитесь окончания записи. IS200VVIBH1C PLC IS200TDBTH6A PLC IS200TBAIH1C Fanuc UCVD.H2AIS215UCVDH2AM PLC IC697CPX782-CD
